总概述

SUMMARY

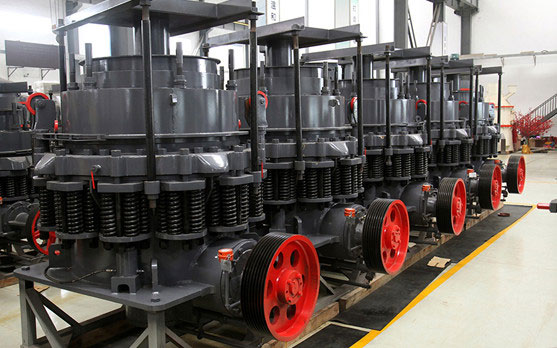

PY系列弹簧圆锥破碎机(图4)
正升重工——PY系列弹簧圆锥破碎机

PY系列弹簧圆锥破碎机是正升重工在总结多年的生产经验以及客户实际使用现场的反馈,引进、吸收国外技术,设计研发的新一代弹簧圆锥破碎机。该系列弹簧圆锥破碎机适用于破碎中等以上硬度的各种矿石和岩石,具有结构可靠、生产效率高、调整方便、使用经济等特点。其弹簧保险系统起过载保护作用,可使异物铁块通过破碎腔而不危害破碎机。采用甘油密封形式,使粉尘与润滑油隔离,保证工作可靠。可根据客户需求选择标准型、中型和短头型进行粗碎、中碎和细碎作业。

性能优势

ADVANTAGE

层压破碎原理 出料粒型好

大冲程 处理能力强!

正升重工——PYZS系列复合圆锥破碎机车间 (图1)
正升重工——PY系列弹簧圆锥破碎机 (图1)
正升重工——PYZS系列复合圆锥破碎机车间 (图2)
正升重工——PY系列弹簧圆锥破碎机 (图2)


① 打破常规破碎机的破碎原理,采用层压破碎原理,加大了破碎腔中物料的相互挤压、磨搓的作用力,使成品出料中立方体的含量增加,减少针片状含量,成品粒度均匀;

② 加大每一冲程破碎壁离开轧臼壁的距离,既允许更多的物料进入破碎腔,又形成较大的排料体积,物料通过破碎腔的速度加快,因而加大了设备的处理量。

多种腔型可供选择 应对各种工况

干油密封 润滑效果好!

PY系列弹簧圆锥破碎机(图7)
正升重工——PY系列弹簧圆锥破碎机车间(图1)
PY系列弹簧圆锥破碎机(图8)
正升重工——PY系列弹簧圆锥破碎机车间(图2)
PY系列弹簧圆锥破碎机(图9)
正升重工——PY系列弹簧圆锥破碎机车间(图3)

① 采用迷宫结合,润滑脂密封,杂质难以进入机体,保证了润滑油的洁净,延长了滑动轴承、推力球轴承的使用寿命;

② 弹簧圆锥式破碎机有标准型和短头型两种机型,每种机型又配备多种腔型,可以适用于各种硬度物料的中碎和细碎作业需求,应对各种工况 。



经典设计 性能稳定可靠

弹簧保险 经济实用!

PXJ细碎机生产线
正升重工——PY系列弹簧圆锥破碎机特写(图1)
PXJ细碎机生产线
正升重工——PY系列弹簧圆锥破碎机特写(图2)


① PY系列弹簧圆锥破碎机大程度上保留了其经典结构,如弹簧保险装置、大直径主轴、重型机架和干油密封等,设备可靠性得到更大程度保证;

② 我们在PY系列圆锥破周围配置了多组高性能合金钢弹簧,避免了铁块等非破碎物进入破碎腔时造成的死机、闷车等情况的发生。另外合金钢弹簧与液压缸相比,更经济实用。

结构组成

STRUCTURE

结构组成图

工作原理

PRINCIPLE

PY系列弹簧圆锥破碎机(图13)
正升重工——PY系列弹簧圆锥破碎机

工作原理

圆锥破动锥在偏心套带动作用下做旋摆运动,带动破碎壁对与轧臼壁间的物料进行挤压、搓碾,根据层压理论,物料受到多个方向的作用力,根据自身纹理破碎并被打磨,形成稳定的石料颗粒,符合出料要求的从破碎壁旋摆间隙处下落,其余物料继续破碎,直至达到要求。

技术参数

PARAMETER

型号 破碎锥直径(mm) 排料口调整范围(mm) 较大进料粒度(mm) 产量(t/h) 电机功率(mm) 外形尺寸(mm)
PYB-600 620 12-25 65 15-25 30 1740*1228*1940
PYD-600 3-13 36 5-23 30 1740*1228*1940
PYB-900 900 15-50 115 50-90 55 1990*1640*2380
PYZ-900 5-20 60 20-65 55 1990*1640*2380
PYD-900 3-13 40 15-50 55 1990*1640*2380
PYB-1200 1200 20-50 145 110-200 110 2805*2300*2980
PYZ-1200 8-26 100 50-150 110 2805*2300*2980
PYD-1200 3-15 50 18-105 110 2805*2300*2980
PYB-1750 1750 25-60 215 280-480 155-160 3610*2950*2980
PYZ-1750 10-30 185 115-320 155-160 3610*2950*2980
PYD-1750 5-15 85 75-230 155-160 3610*2950*2980
PYB-2200 2200 30-60 300 590-1000 260-280 4790*3430*5080
PYZ-2200 10-30 235 200-580 260-280 4790*3430*5080
PYD-2200 5-16 110 120-370 260-280 4790*3430*4852
