1、海砂的危害有多大

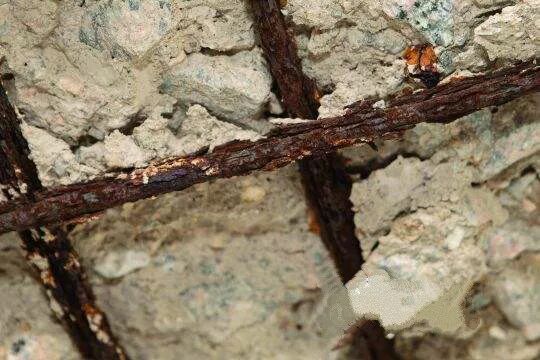

据台湾媒体早期报道，在1993年左右，台湾多个建筑因在混凝土材料中滥用海砂，导致大量房屋和公共建筑出现了腐蚀劣化现象，这就是"海砂屋"事件。问题较严重的建筑，在楼龄不到10年之后，屋内天花板钢筋裸露，墙体遭到严重破坏。1995年韩国曾经发生造成501人死亡、近千人受伤的"三丰大厦垮塌事件"，其根源就是用在大厦建设中的混凝土使用了不合格的海砂。台湾"9.21"地震建筑大面积坍塌，其调查结果显示也是用了不合格的海砂。

2、海砂危害为什么如此大

钢筋腐蚀在影响混凝土耐久性的诸多因素中是排在一位的。而氯盐就是诱发钢筋锈蚀的致命因素。在钢筋混凝土中，较初表面会形成一层钝化膜，保护钢筋不被进一步氧化锈蚀，而海砂之中，氯盐含量偏高，当钢筋表面CL-浓度达到或者超过"临界值"时，钝化膜会被破坏，导致钢筋锈蚀的发生，锈蚀物会产生膨胀（1-6倍），使混凝土顺筋开裂，钢筋腐蚀加速，裂纹扩大，混凝土与钢筋之间的粘结下降，结构力学下降，当钢筋断面损失，结构局部或整体破坏、垮塌，特别是对于预应力混凝土结构，可能在钢筋腐蚀表征不严重的情况下发生突然垮塌。

海砂混凝土与钢筋发生腐蚀反应化学方程式是：(Cl- + Fe2-)+2H2O+2e＝Fe(OH)2+2H+ + 2C1-可以看出，CL-只参与可反应过程，同时起到了"搬运"作用，但并没有被"消耗"掉，简而言之，凡是进入混凝土中的游离氧化状态的氯离子，会周而复始地起破坏作用，这就是海砂危害的特点之一。

3、海砂真的不能用吗？

日本90%以上的建筑都使用海砂，但基本上没有建筑质量问题，所以，只要合理使用，是没有问题的，关键是控制质量。日本建筑规范中规定，经过淡水冲洗的海砂只要氯离子含量超过0.04%就不得使用，这个规定相对国内不能超过0.06%，更加严苛。即便在此情况下，使用海砂也必须采用减少水胶比，增加保护层厚度和使用阻锈剂等复合措施，来保障混凝土中钢筋不被腐蚀。为弥补河砂的资源不足，也可以提倡发展机制砂，利用尾矿砂，也是绿色环保的重要举措！

4、已建好的海砂楼怎么办？

"海砂楼"给人们生命财产带来巨大的安全隐患。这是一个涉及面广、具有现实性的问题，需要认真对待。海砂用到混凝土中，如何排盐是关键问题，目前已经有通过电场作用排除混凝土中氯盐的技术，但还要进一步深入研究，且成本高，甚至不如推倒重建，隔绝混凝土与水分的接触也是防止氯盐诱发钢筋锈蚀的方法，在这方面，要根据实际情况进行处理，避免更大的损失。

5、如何分辨河砂与海砂

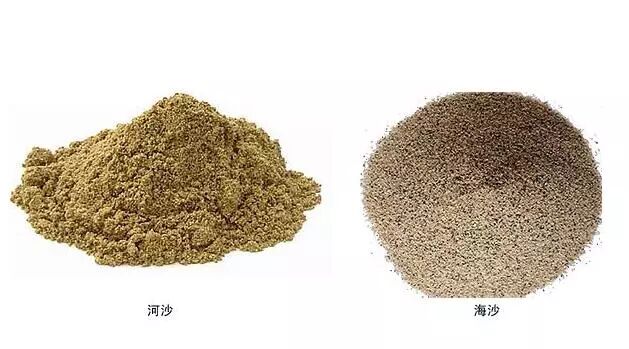

1、颜色: 发黑的为海砂，发黄的为河砂；

2、首先要看砂子中是否有海洋微小贝壳类等,这是海砂；

3、用太阳晒，有白色的晶体（盐）是海砂；

4、抓一把浸水里,水不要太多，尝水的味道，咸的是海砂，淡的是河砂；　

5、先从外观，海砂颗粒大，含很多贝壳的残片。真正的河砂是很均匀、很细，而且河砂中有大小不一的鹅卵石；

6、粘手感，抓一把砂用力握下，然后拍掉，发现粘手拍不干净的为海砂，不粘手基本能拍干净的为河砂；

7、海砂中掺杂的贝类碎壳较多，颗粒大，砂砾之间的密实度很低，所以摸在手里的感觉很粗糙，河砂颗粒小，砂砾之间的密实度高，所以摸在手里的感觉很细腻；

8、使用混凝土中氯离子浓度速测条（ECT测氯条）检测，该速测条使用便捷、操作简单、即时结果。
